Mô -đun laser 10km
Giới thiệu sản phẩm
10XLD13X áp dụng mô -đun laser thủy tinh Erbium 1535nm được phát triển độc lập bởi Xinalnd, có đặc điểm của mức tiêu thụ công suất thấp, cấu trúc nhỏ gọn, độ chính xác cao, khoảng cách đo dài và an toàn mắt người.
Phạm vi đo tối đa: Mục tiêu NATO lớn hơn hoặc bằng 10000m; Mục tiêu điển hình lớn hơn hoặc bằng 13000m
Độ chính xác khác nhau ± 1m
Độ chính xác đo lường lớn hơn hoặc bằng 98%
Trọng lượng nhỏ hơn hoặc bằng 165g
Tính năng sản phẩm
1. Thiết kế cấu trúc tích hợp, kháng cự và chống rung, độ tin cậy cao, khả năng thích ứng môi trường mạnh mẽ;
2. 1535nm bơm Q-Switch Erbium Glass Laser Thiết kế cấu trúc tích hợp và chế độ lắp đặt niêm phong đa điểm mặt cuối, khả năng chống sai lệch mạnh mẽ, bền bỉ, tuổi thọ dài và an toàn mắt người;
3. Giao diện bên trong của mạch là quá trình kết nối trực tiếp của dây hàn, rắn và đáng tin cậy, có thể tránh tiếp xúc ngắn hoặc tiếp xúc kém gây ra bởi đầu nối lỏng lẻo, oxy hóa và hơi nước, và cải thiện độ tin cậy và tuổi thọ của sản phẩm.
Chỉ số hiệu suất sản phẩm
|
Mục |
Chỉ mục |
|
|
Người mẫu |
10xld13x |
|
|
Bước sóng hoạt động |
1535nm ± 10nm |
|
|
Phạm vi phạm vi |
50m-13000m |
|
|
13000m |
Mục tiêu lớn điển hình, khả năng hiển thị lớn hơn hoặc bằng 25km |
|
|
10000m |
Tầm nhìn lớn hơn hoặc bằng 25km, mục tiêu với 0. 3 Độ phản xạ cho xe 2,3m × 2,3m |
|
|
Độ ẩm |
Ít hơn hoặc bằng 60% |
|
|
Độ chính xác khác nhau |
±1m |
|
|
Tỷ lệ chính xác |
Lớn hơn hoặc bằng 98% |
|
|
Giải quyết phạm vi |
Nhỏ hơn hoặc bằng 50m |
|
|
Góc phân kỳ |
Nhỏ hơn hoặc bằng 0. 3Mrad |
|
|
Tần số khác nhau |
Một lần, 1Hz, 5Hz, 10Hz |
|
|
Kích cỡ |
Nhỏ hơn hoặc bằng 89mm × 62,5mm × 46mm |
|
|
Điện áp |
10V-14V |
|
|
Tiêu thụ năng lượng làm việc |
Tiêu thụ năng lượng trung bình: Ít hơn hoặc bằng 5W |
|
|
Tiêu thụ năng lượng dự phòng |
Nhỏ hơn hoặc bằng 1,5W |
|
|
Nhiệt độ làm việc |
-40 độ -+60 độ |
|
|
Nhiệt độ lưu trữ |
-55 độ -+70 độ |
|
|
Cân nặng |
Nhỏ hơn hoặc bằng 165g |
|

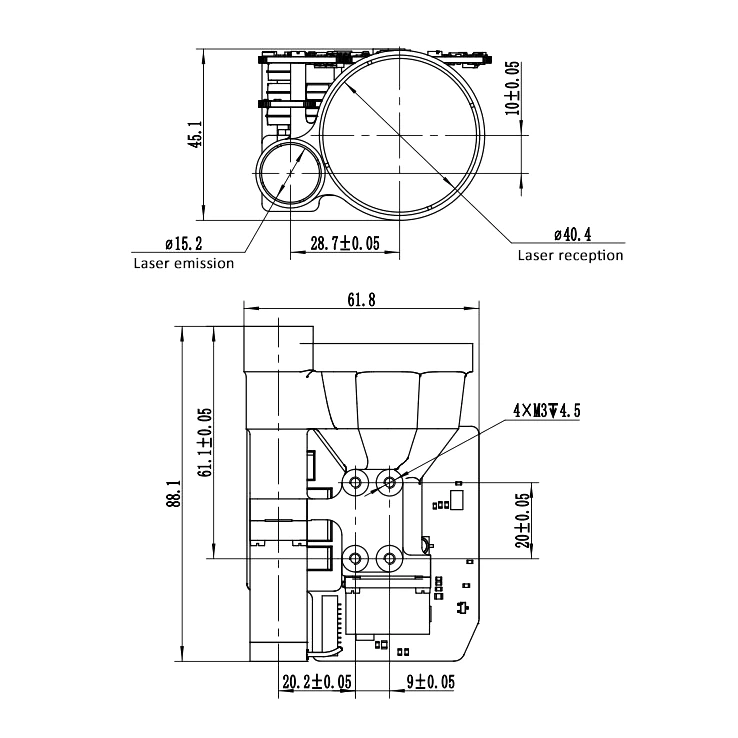

Giao diện cài đặt cấu trúc
Chức năng sản phẩm
* Hàm phạm vi laser;
* Chức năng tự phát hiện nguồn điện;
* Hàm lựa chọn mục tiêu đầu tiên và cuối cùng;
* Hàm Gating phạm vi;
* Đặt hàm khoảng cách khoảng cách tự động;
* Tích lũy chức năng thời gian phát xạ laser;
* Bảo vệ ngược cực điện.
Giao diện điện
Yêu cầu giao diện điện như sau:
* Điện áp cung cấp điện: 10V ~ 14V;
* Tiêu thụ năng lượng trung bình: Ít hơn hoặc bằng 5W;
* Tiêu thụ năng lượng dự phòng: Ít hơn hoặc bằng 1,5W;
* Bài kiểm tra liên kết chéo giữa đầu máy tính phía trên và đầu nối A1257H -10 p của đầu trang được thực hiện thông qua
đầu nối A1257H -10 p. Trình tìm khoảng cách kết thúc nguồn cung cấp điện và định nghĩa pin cổng giao tiếp được hiển thị trong bảng sau.
Định nghĩa pin của cổng cung cấp điện và cổng thông tin ở cuối rangefinder
|
Số pin |
Con số |
Hướng truyền |
Ghi chú |
|
P-1 |
GND |
-- |
Dây điện giao tiếp |
|
P-2 |
RS 422_ rx _ n |
I |
Máy thu Rangefinder - |
|
P-3 |
RS 422_ rx _ p |
I |
Bộ thu RangeFinder + |
|
P-4 |
RS 422_ tx _ n |
O |
Người gửi Rangefinder - |
|
P-5 |
RS 422_ tx _ p |
O |
Người gửi RangeFinder + |
|
P-6 |
NC |
-- |
chờ đợi |
|
P-7 |
NC |
-- |
chờ đợi |
|
P-8 |
NC |
-- |
chờ đợi |
|
P-9 |
P- |
-- |
Cung cấp điện, mặt đất |
|
P-10 |
P+ |
-- |
Nguồn điện, 10V ~ 14V |
